Solutions avancées de revêtement laser pour les outils de machines agricoles
La machine de soudage de revêtement au laser est une technologie avancée qui utilise des faisceaux laser à haute énergie-pour revêtir des couches d'alliage-résistantes à l'usure et à la corrosion-sur des surfaces métalliques, ce qui peut améliorer considérablement la durée de vie et les performances des outils agricoles. Cette technologie forme une couche de renfort de haute -dureté et résistante à l'usure-sur la surface de l'outil grâce à un chauffage laser précis et un revêtement de matériau, ce qui est particulièrement adapté aux environnements de travail difficiles tels que le travail du sol et la récolte.
Description
Description
La machine de revêtement laser (YDGD-6000) est composée d'un laser à fibre de revêtement Chuangxin 6000 W, d'une tête de revêtement laser à anneau coaxial à transmission, d'un chargeur de poudre pneumatique de haute précision -, d'une base de robot, d'un FANUC M-20iD/25 (envergure du bras : 1831 mm ; charge finale : 25 kg), d'un refroidisseur d'eau HL-6000-QG2/2, Wenfeng. Alimentation stabilisée en tension de 60 KVA et logiciel et matériel de contrôle intégrés. L'équipement adopte un système de contrôle intégré PLC, qui peut réaliser un contrôle centralisé du robot à six axes, du laser, du chargeur de poudre et de la surveillance de la température des lentilles de protection.
Paramètres techniques
|
Article |
Paramètres du YDGD-6000 |
|
Puissance laser |
6000W |
|
Alimentateur de poudre |
Alimentateur de poudre pneumatique de haute précision (9L) |
|
Tête de bardage |
Tête de revêtement annulaire coaxiale de Transmission (tache focale 3-5mm) |
|
Robot à six-axes |
Envergure des bras : 1 820 mm ; Charge : 20kg |
|
Système de contrôle |
PLC (avec écran tactile de 10 pouces) |
Principales spécifications de l'équipement
- Laser à fibre MFSC-6000
Le laser de la série MFSC est un produit destiné aux applications industrielles. Il s'agit d'un laser haute-puissance compact et efficace, principalement utilisé dans le soudage, le revêtement et d'autres domaines. Les principales caractéristiques sont :
1. Performances stables, qualité des feux de route ;
2. Efficacité de conversion photoélectrique élevée, faible consommation d’énergie ;
3. Haute fiabilité, longue durée de vie ;
4. La forme d'onde de puissance de sortie peut être modifiée ;
5. Interface de bus d'extension ;
|
Paramètres techniques du laser MFSC-6000 |
||
|
Indicateurs de performance |
Unité |
Pparamètre |
|
Mode de travail |
/ |
Continu/Modulé |
|
Mode de polarisation |
/ |
Aléatoire |
|
Puissance de sortie |
W |
6000 |
|
Plage de puissance réglable |
% |
5~100 |
|
Longueur d'onde centrale |
nm |
1080±10 |
|
Stabilité de puissance (100% continu > 1h) |
% |
±1~1.5 |
|
Fréquence de modulation (100 % continue) |
kHz |
50 kHz |
|
Indicateur de puissance du voyant rouge |
uW |
400 |
|
Longueur des fibres |
m |
20 |
|
Diamètre du noyau de la fibre |
euh |
600 |
|
Interface de sortie fibre |
/ |
QBH |
|
Rayon de courbure des fibres |
mm |
200 |
|
Tension de fonctionnement |
V |
400±40 |
|
Puissance d'entrée (sortie continue à 100 %) |
KW |
16 |
-
Tête de revêtement laser à transmission YDGD-03-QBH
1. Chemin optique de transmission, avec protection de lentille de protection multi-couche et conception de type tiroir-, pratique pour l'inspection et le remplacement ;
2. Avec un processus laser approprié, un taux d'utilisation moyen de la poudre de 93 % peut être atteint, réduisant considérablement le coût d'utilisation de l'utilisateur ;
3. Un point circulaire de haute -qualité, grâce à l'ajustement des paramètres du processus, peut atteindre un taux de dilution contrôlable et une zone affectée par la chaleur- ;
|
Paramètres techniques YDGD-03-QBH |
|
|
Article |
Pparamètre |
|
Interface |
QBH |
|
Structure du chemin optique |
Chemin optique de transmission |
|
Groupe de lentilles de protection |
3 couches |
|
Forme de refroidissement |
Refroidissement par eau |
|
Puissance applicable |
6000W |
|
Distance focale de collimation |
100mm |
|
Focale de mise au point |
300mm |
|
Point de mise au point |
3,0 mm (spot circulaire, réglable de 3 à 5 mm) |
|
Longueur d'onde applicable |
900-1080nm |
|
Utilisation du laser |
＞99.25% |
|
Module de réglage coaxial à poudre légère |
Équipé |
|
Capteur de température |
Lentille de protection inférieure avec module capteur de température |
|
Structure de la buse |
Alimentation en poudre à anneau fendu |
|
Utilisation de la poudre |
＞93% |
|
Poids |
4,5 kg |
- Robot à six-axes FANUC M-20iD/25
Le robot FANUC M-20iD/25 à six-axes avec la part de marché la plus élevée dans l'industrie du revêtement laser est utilisé. Ce robot peut maintenir la stabilité et la haute précision sous de petits pas à long terme.
1.M-20iD/25 a une large plage de mouvement de 1,831 mètres et une charge nominale de 25 kg ;
2. Le mécanisme du robot a été rendu plus léger et plus mince.
3.Le bras léger et la nouvelle technologie de contrôle ont considérablement amélioré les performances de mouvement, améliorant ainsi considérablement l'efficacité de la production par unité de temps.

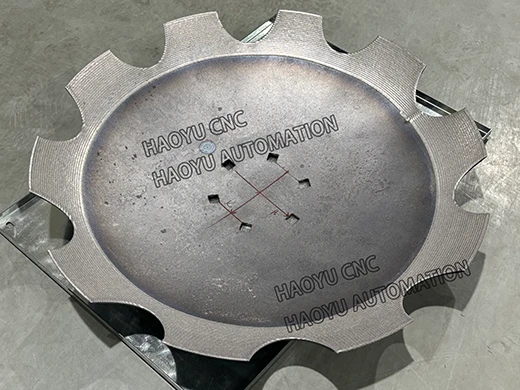

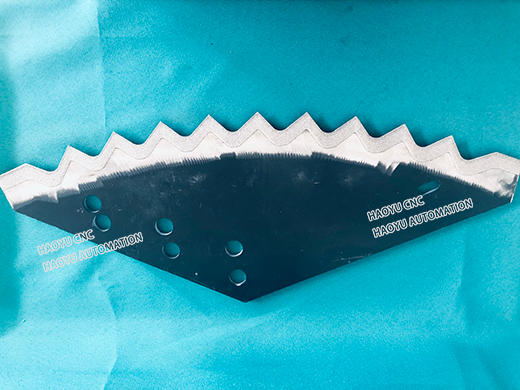

Images détaillées
