Machine de revêtement laser robotisée
La machine de soudage robotisée de revêtement laser est un équipement de soudage avancé qui combine des robots industriels et une technologie de revêtement laser, principalement utilisée pour la réparation, le renforcement ou la fabrication additive de surfaces métalliques.
Description
Présentation du produit

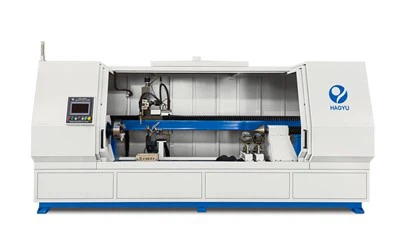

La machine de soudage robotique de revêtement laser est un équipement de soudage avancé qui combine des robots industriels et une technologie de revêtement laser, principalement utilisée pour la réparation, le renforcement ou la fabrication additive de surfaces métalliques. L'équipement comprend un lit, une broche rotative, une tête, un levage de contre-pointe, un cadre de support de pièce, des arbres avant, arrière, supérieur et inférieur du pistolet de soudage, un mécanisme de marche du pistolet de soudage, une coque de machine-outil, un boîtier de commande et d'autres accessoires.
Étapes du cycle de travail
Pour commencer, ouvrez la porte de protection de l'équipement et positionnez la pièce sur le châssis de support. Maintenez fermement la pièce à usiner à l'aide du mandrin de la broche principale, puis alignez-la et appuyez fermement entre le centre de la contre-pointe et le centre de la broche. Serrez le mandrin pour assurer la stabilité, fermez la porte de protection et appuyez sur le bouton de démarrage. La tête laser, montée sur les blocs mobiles des axes Z-supérieur et inférieur, se met en position grâce au réglage de l'axe Y-contrôlé par CNC. Lorsque l'axe Z- descend jusqu'à la hauteur de revêtement optimale, le servo de broche fait tourner la pièce tandis que la tête laser se déplace le long de l'axe X -, déposant le matériau selon un motif en spirale précis pour former une couche de revêtement uniforme sur la surface de la pièce.
Paramètre technique
|
Vitesse de rotation |
Réglage continu de 0 à 30 tr/min |
|
Longueur de la pièce |
300-3000 millimètres |
|
Diamètre de la pièce à travailler |
40-500 millimètres |
|
Mandrin 3 pots |
Φ500mm |
|
Faire pivoter le centre de la broche à la hauteur du sol |
900mm |
|
Concentricité de l'arbre principal et de la poupée mobile |
< 0.08mm |
|
Faux-rond de la pièce en rotation |
< 0.12mm/m |
|
Servomoteur de broche |
6,0 kW |
Système électrique
La machine hôte adopte le PLC japonais Omron cpm2ah-30cdr comme noyau de contrôle pour contrôler l'exécution des procédures de soudage. Le système présente une bonne stabilité, une structure simple et un entretien facile. Le moteur est un servomoteur Dongyuan, l'élément de prise électrique - est Schneider, la longueur de soudage est détectée par un encodeur rotatif en boucle fermée et la détection de position, telle que la position du pistolet, est détectée par un commutateur sans contact importé.
l boîtier de panneau de commande intégré. Il est nécessaire que les boutons de commande, l'écran tactile et le contrôle des spécifications de soudage soient centralisés sur un seul panneau, ce qui est pratique à utiliser et à exploiter.
Avec fonction « réglage / Auto » :
L'état « ajustement » peut ajuster le démarrage et l'arrêt de l'équipement, l'action télescopique de la poupée mobile pneumatique et du support pneumatique, ainsi que la coordination entre les actions du programme.
L'état « automatique » peut réaliser le contrôle automatique des processus de soudage automatiques tels que l'amorçage automatique de l'arc de l'alimentation de soudage, le démarrage automatique de l'hôte de soudage, l'éjection de la poupée mobile pneumatique et du support pneumatique, le démarrage et l'extinction automatiques de l'arc de l'alimentation de soudage, l'arrêt automatique de l'hôte de soudage, le retour automatique de la poupée mobile pneumatique et du support pneumatique à leur position d'origine, etc.
Détails Images
Vidéo de référence
