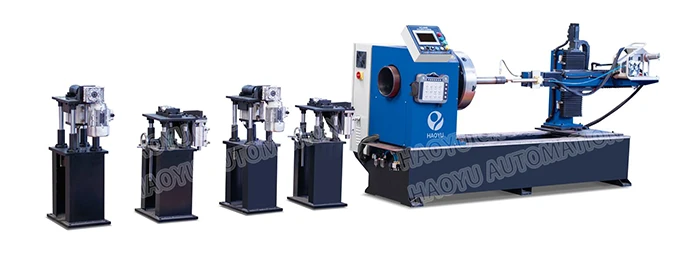

Machine automatique de revêtement de trou intérieur TIG

Machine automatique de revêtement de trous intérieurs TIG

I. Exigence de soudage

• Pour terminer le soudage automatique par recouvrement des trous intérieurs du tuyau/tube. Assurez-vous que la forme est uniforme et a une bonne apparence, que la profondeur de fusion et la largeur de fusion répondent aux exigences de soudage, faciles à serrer.

• La machine peut fonctionner en continu pendant 24 heures.
• Matériau Applicable: acier inoxydable, acier au carbone
• Inclure le système de refroidissement
• Cette machine peut également être utilisée pour la superposition de surfaces



II. Caractéristique de l'équipement



Machine automatique de revêtement de trous intérieurs TIG :



1. La torche de soudage avance-recule avec l'axe et soude la pièce. La pièce tourne, la position de soudage est horizontale.
2. La rotation de la pièce est entraînée par la tête motrice, le positionnement de la face d'extrémité et le soudage rotatif.
3. Il adopte un mode d'alimentation en fil de type poussoir pour garantir la stabilité de l'alimentation en fil.
4. La torche de soudage peut être ajustée longitudinalement pour s'adapter à différents types de soudage.
5. PLC pour contrôler l’ensemble de l’opération. La vitesse de rotation de la pièce est ajustée par un inverseur A/C, réglage en continu, pour améliorer la fiabilité de l'équipement.
6. La torche de soudage peut être ajustée de haut en bas, d'un côté à l'autre et inclinée pour répondre aux exigences de soudage.



III.Paramètres techniques

Longueur de soudage applicable	Maximum 1000mm
Diamètre de soudage applicable	50,8-300 mm
Type de tuyau	Creux
Vitesse de rotation	0.2-2r.p.m
Puissance du moteur	0,75 kW
Gamme de levage de torche de soudage	Selon le diamètre maximum de la pièce
Diamètre du fil	1,2 mm-2,4 mm
Tension de fonctionnement de la machine	380 V triphasé 50 Hz pour la puissance de soudage 220 V monophasé pour la machine principale



IV. Composition de l'équipement

Le corps de la machine adopte un corps soudé. La base de la machine est soudée par un tube carré et une plaque d'acier. Il choisira un traitement thermique de recuit après soudage. La colonne et la flèche, le boîtier de l'axe de rotation et le mécanisme de positionnement de la face d'extrémité sont installés dans la base de la machine.

1.Le tuyau est serré par un mandrin rotatif et soutenu par un support de roues roulantes. La distance entre les supports peut être ajustée en fonction de la longueur du tuyau.

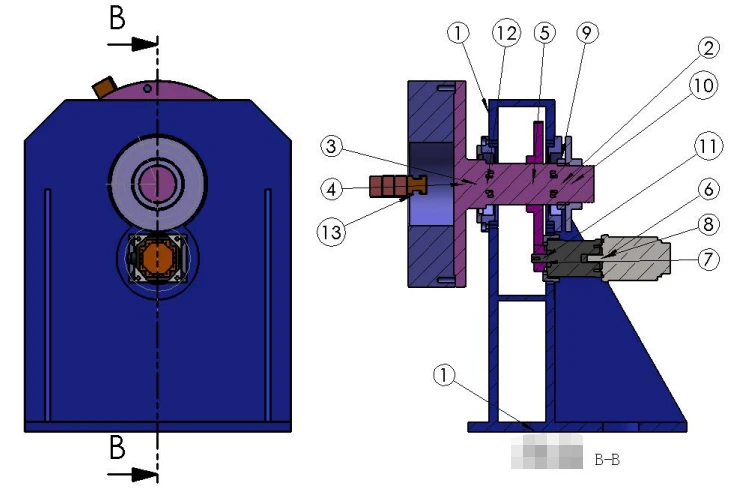

2. La boîte d'axe de rotation se compose d'un moteur à fréquence alternative, d'un réducteur, d'un luminaire, d'un manchon conducteur et d'autres composants. La vitesse de rotation est ajustée en contrôlant le pilote pour modifier la vitesse du moteur. La rotation de la pièce est serrée par un mandrin. Le manchon conducteur adopte un manchon en cuivre flexible, la connexion entre le manchon en cuivre et la pièce est élastique. De l'huile conductrice est versée entre le manchon en cuivre et la pièce à usiner, anti-abrasion et bonne conductivité électrique.

3.Serrage et réglage de la torche de soudage vers l'avant-Mécanisme vers l'arrière : la torche de soudage est déplacée vers l'avant-vers l'arrière, entraînée par le servomoteur, pour réaliser la commutation entre la préparation et la station de soudage. La torche de soudage adopte un type de fil poussoir pour assurer une alimentation stable du fil. La torche de soudage peut être ajustée de haut en bas, à gauche et à droite et inclinée. Le réglage fin de la torche de soudage adopte un mode de réglage fin entraîné par un moteur - de haut en bas et un réglage par vis, un réglage précis et une précision de positionnement élevée.



4. Utilisez une torche de soudage TIG spéciale personnalisée pour répondre aux exigences d'un si petit diamètre.

V. Images détaillées

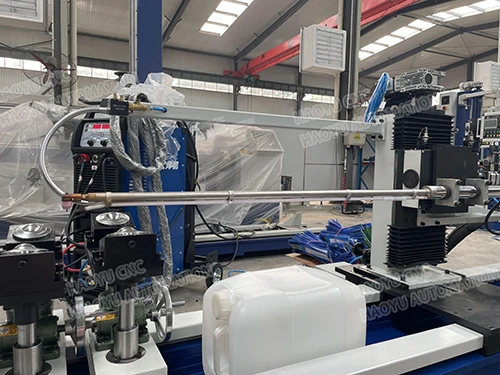

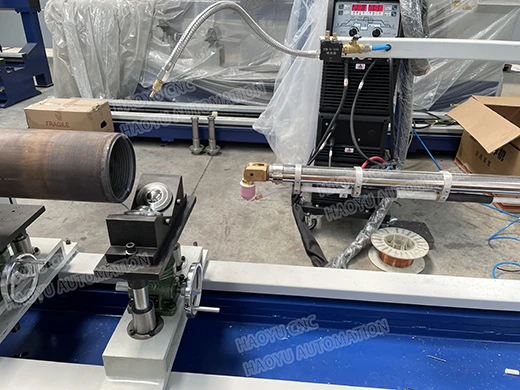

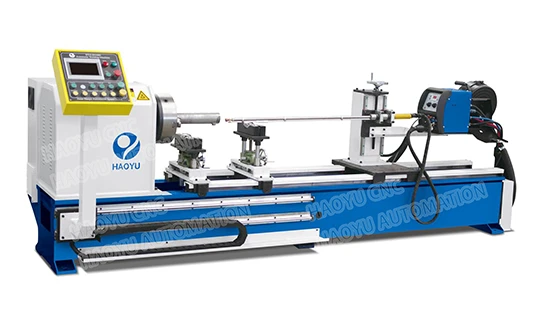

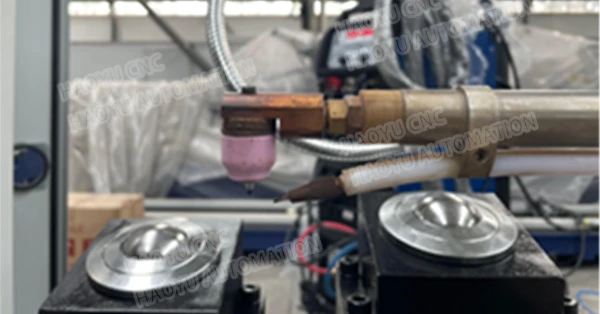

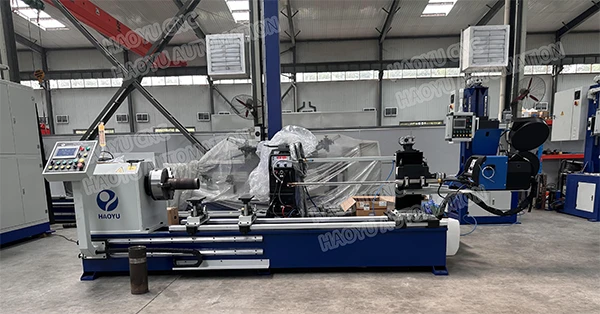

Revêtement automatique des trous intérieurs TIGmachine:

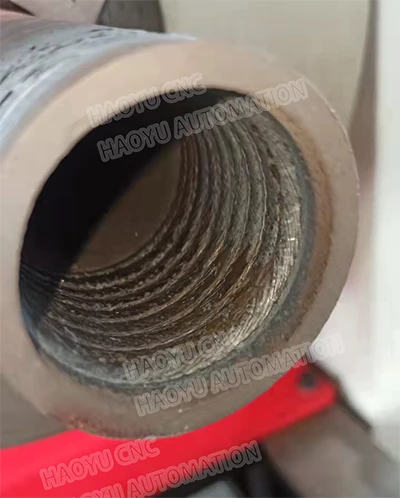

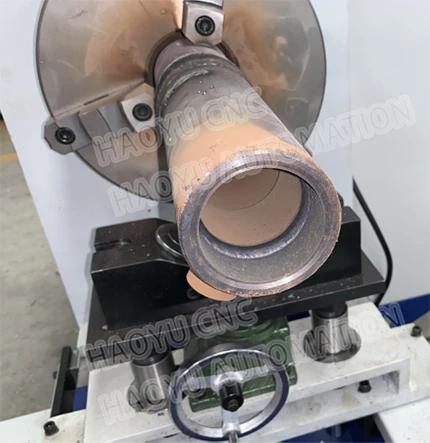

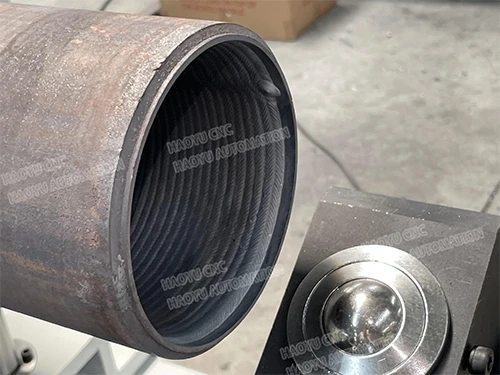

Affichage de l'effet de soudage TIG de la machine de revêtement de trou intérieur :

VI.Vedio pour votre référence



Machine automatique de revêtement de trous intérieurs TIG
