I.Caractéristique de l'équipement

• La torche de soudage avance-recule avec l'axe et soude la pièce. La pièce tourne, la position de soudage est horizontale.
• La rotation de la pièce est entraînée par la tête motrice, le positionnement de la face d'extrémité et le soudage rotatif.
• La machine est dotée d'une fonction d'alimentation en fil haute tension et lente, ce qui garantit un allumage fiable de l'arc. Il dispose également d’une faible tension de soudage et d’un faible courant pour remplir le cratère.
• Il adopte un mode d'alimentation en fil de type poussoir pour garantir la stabilité de l'alimentation en fil.
• La torche de soudage peut être ajustée longitudinalement pour s'adapter à différents types de soudage.
• PLC pour contrôler l’ensemble de l’opération. La vitesse de rotation de la pièce est ajustée par un inverseur A/C, réglage en continu, pour améliorer la fiabilité de l'équipement.

II.Paramètres techniques

III. Images détaillées

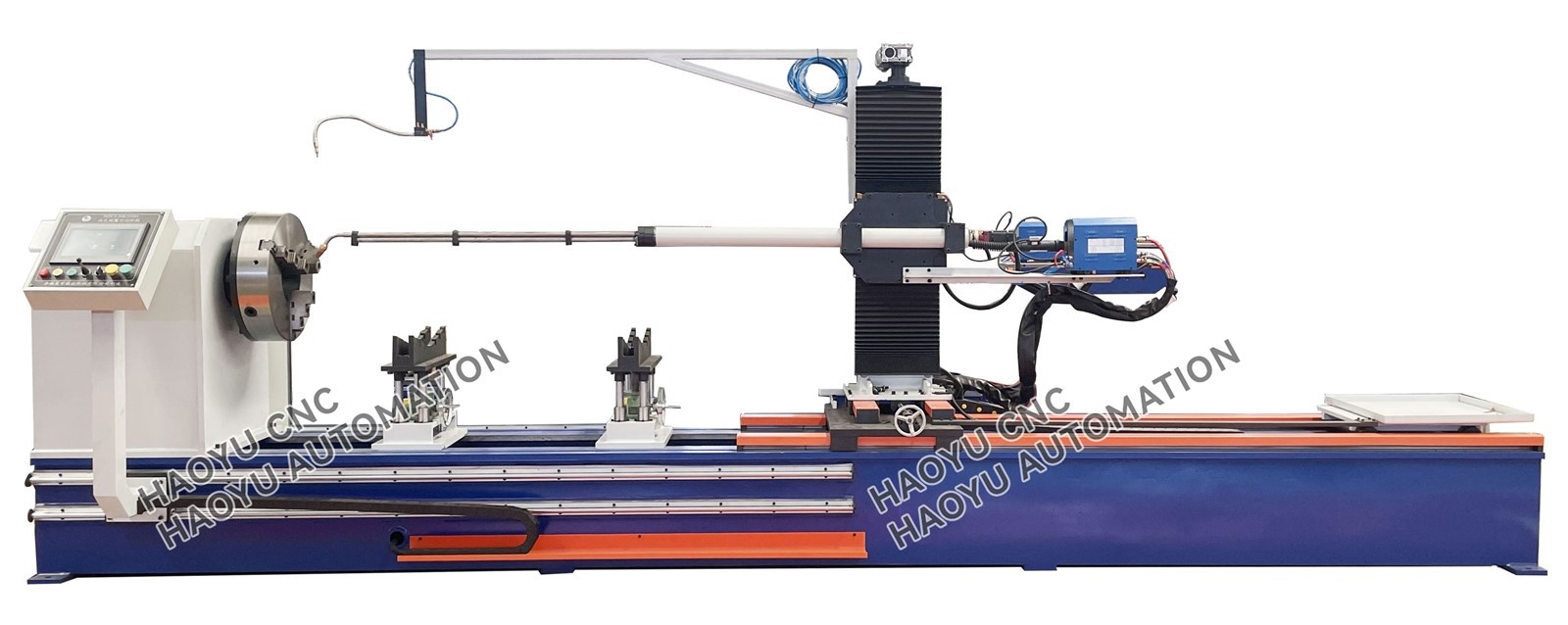

Machine à souder automatique pour trous intérieurs MIG TIG

1.Le tuyau est serré par un mandrin rotatif et soutenu par un support de roues roulantes. La distance entre les supports peut être ajustée en fonction de la longueur du tuyau.

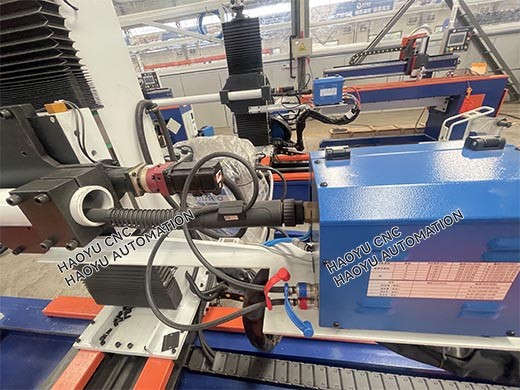

2.Serrage et réglage de la torche de soudage vers l'avant-Mécanisme vers l'arrière : la torche de soudage est déplacée vers l'avant-vers l'arrière, entraînée par le servomoteur, pour réaliser la commutation entre la préparation et la station de soudage. La torche de soudage adopte un type de fil poussoir pour assurer une alimentation stable du fil. La torche de soudage peut être ajustée de haut en bas, à gauche et à droite et inclinée. Le réglage fin de la torche de soudage adopte un mode de réglage fin entraîné par un moteur - de haut en bas et un réglage par vis, un réglage précis et une précision de positionnement élevée.

3. Torche de soudage TIG et torche de soudage MIG :

4.OMRON PLC comme noyau de contrôle, contrôle la mise en œuvre du programme de soudage. Système stable, structure simple et entretien facile.

5. Affichage de l'image d'effet

IV.Vedio pour votre référence
