Machine de soudage robotisée pour tige de piston

Machine à souder les joints de tige de piston de cylindre avec robot

• Robot industriel (noyau d'exécution)

Rôle : En tant qu'unité de mouvement flexible, elle contrôle avec précision la posture, l'angle et la trajectoire de la torche de soudage.

Exigences : En règle générale, un robot de soudage à l'arc de taille moyenne-avec une capacité de charge de 6 à 20 kg est sélectionné, avec une répétabilité élevée (environ ±0,05 mm) et une portée suffisante pour couvrir la longueur de la pièce.

Avantages : Par rapport aux robots dédiés, la programmation du robot est plus flexible, s'adaptant au soudage de tiges de piston de différentes spécifications et types de cordons de soudure.

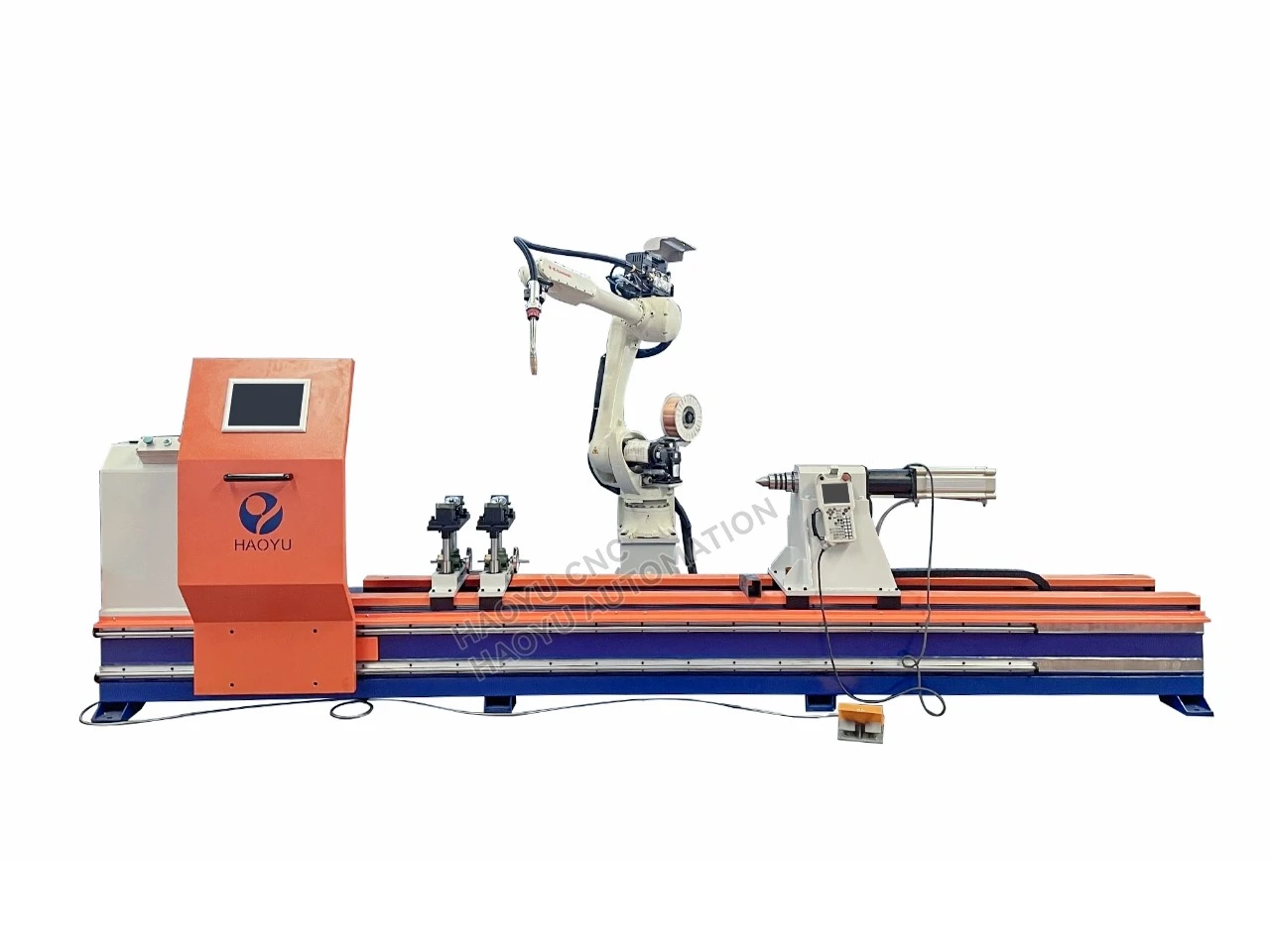

• Positionneur dédié (coordonnéemouvement activé)

​​​​​​​

​​​​​​​Rôle : les positionneurs de tête-et-de poupée mobile sont des configurations standards. La pièce à usiner (tige de piston) est serrée entre la poupée mobile (entraînement rotatif) et la poupée mobile (support de serrage).

Fonction : il fonctionne en conjonction avec le robot (mouvement coordonné) pour garantir que le cordon de soudure est toujours dans la position idéale de soudage à plat (PA), garantissant un bain de fusion stable, une formation de soudure esthétique et une qualité optimale.

Caractéristiques : La contre-pointe coulisse généralement pour s'adapter à des tiges de piston de différentes longueurs ; le mandrin ou le dispositif nécessite un degré élevé de conception de concentricité.

• Torche de soudage et système d'alimentation en fil hautes-performances

​​​​​​​​​​​​​​

Rôle : La torche de soudage, équipée d'un système de refroidissement par eau-précis pour assurer la stabilité pendant le soudage continu-à long terme. Sa buse et son mécanisme de serrage spécialement conçus permettent un alignement précis des cordons de soudure et une couverture stable du gaz de protection. Combiné à la précision de positionnement élevée et répétitive du robot, il peut réaliser efficacement un soudage uniforme et de haute qualité-des zones critiques de la tige de piston. Le MIG/MAG (soudage sous protection gazeuse) est couramment utilisé.

Système d'alimentation en fil : équipé d'un dévidoir servo de haute-précision pour garantir une alimentation en fil stable.

**Alimentation et positionnement :** Un équipement manuel ou automatisé place l'ébauche de tige de piston dans un dispositif spécialisé, le serre et le positionne avec précision.

**Soudage robotisé :** Un robot de soudage soude automatiquement le cordon de soudure de la tige de piston (généralement une soudure circonférentielle ou un chemin spécifique) selon un programme prédéfini, contrôlant les paramètres de soudage en temps réel.

**Surveillance du processus :** Des capteurs surveillent le courant, la tension et la température de soudage pour garantir une qualité de soudure stable.

**Refroidissement/Nettoyage :** Après le soudage, la pièce refroidit naturellement ou de force, éliminant les scories de soudure si nécessaire.

**Déchargement et transfert :** Le dispositif est libéré et la pièce est retirée par un bras robotique ou manuellement et transférée au processus suivant.

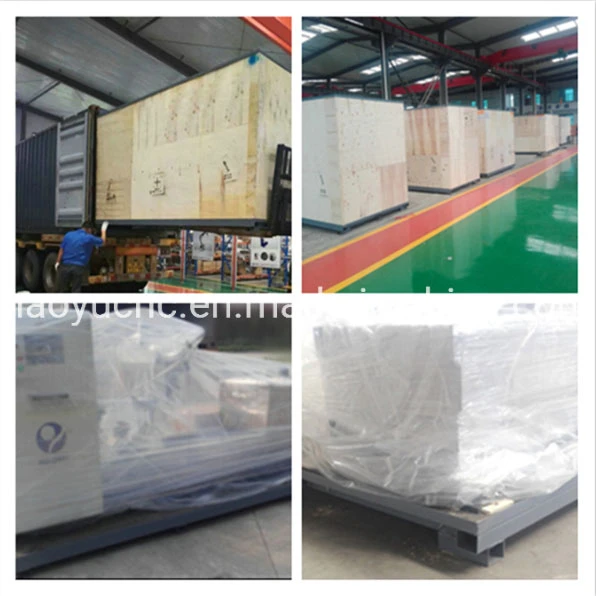

1.Normalement, nous utiliserons une caisse en contreplaqué de fumigation pour l'emballage ; pour certaines grosses machines, nous pouvons utiliser une palette en acier et un couvercle en film plastique. Toutes les machines sont peintes avec de la peinture antirouille ou de l'huile avant de quitter l'usine.
2.Le paquet peut être selon les exigences des clients

• Question 1: Quels sont les principaux composants de la machine à souder automatique ?
• Répondre :basé sur différentes machines à souder automatiques, il s'agit principalement d'un PLC, d'un système de contrôle CNC, d'un onduleur, d'un servomoteur avec pilote, d'une source d'alimentation de soudage, d'une torche de soudage, d'un système de contrôle robotique.pneumatique.
• Question 2:Est-il possible de concevoir des stations multi-avec plus de torches de soudage ?
• Répondre :oui, c'est ok, nous pouvons concevoir une torche ou deux torches ou plusieurs postes de travail de torche de soudage pour augmenter
• Question 3: Quelle est la marque des composants principaux de la machine à souder automatique
• Répondre :Tous les composants de base sont une marque chinoise célèbre ou une marque internationale, telle que : source d'alimentation de soudage, nous utilisons généralement la marque OTC et Panasonic. Si vous avez besoin d'une source d'alimentation de soudage Lincoln ou d'une source d'alimentation de soudage Miller Lincoln, nous pouvons également l'utiliser sur notre machine à souder.
• Pour PLC : Nous utilisons généralement Omron et Siemens PLC, les clients peuvent spécifier la marque
• Pour le robot : nous utilisons généralement OTC, YASUKAWA, ABB ou kuka, ou les clients peuvent spécifier la marque.
• Question 4 :Combien de types de nos machines à souder ?
• Réponse : basé sur la source d'alimentation de soudage : il existe une machine à souder TIG automatique, une machine à souder MIG automatique, une machine à souder automatique à l'arc submergé (machine à SAW automatique)
• Basé sur l'application : il existe une machine à souder pour pièces automobiles, une machine à souder automatique pour échafaudages, une machine à souder automatique de tuyau à bride, une machine à souder automatique de réservoir, une machine à souder automatique à tige de piston de vérin hydraulique, une machine à souder automatique à roues, etc.
• Basé sur le type de joint de soudure : machine de soudage à joints circulaires/circulaires, machine à souder à joints longitudinaux/droits, machine à souder à joints carrés. Machine à souder à joints irréguliers
• Question 5 :Est-il possible de prolonger la durée de la garantie ?
• Réponse : Oui, notre durée de garantie est généralement de 1 an gratuitement, mais peut être prolongée si nécessaire, le prix est un peu cher. Quelle que soit la durée de la garantie, notre service après-vente -est à vie.
