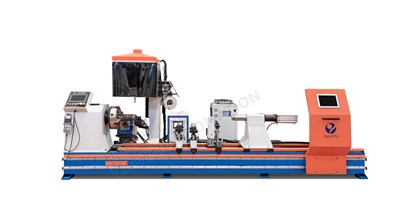

Machine de soudage à écart étroit de cylindre hydraulique

• Un système de contrôle PLC ou CNC est utilisé pour obtenir un contrôle numérique précis des paramètres de soudage (courant, tension, vitesse et oscillation).
• Faible taux de défauts : le processus automatisé est stable, ce qui réduit le risque de défauts tels que la porosité, les inclusions de scories et la fusion incomplète.
• En raison du biseau étroit, l’apport thermique total est faible, ce qui réduit considérablement la déformation du soudage et les contraintes résiduelles.
• Temps de soudage plus court et consommation d’énergie réduite.

1.Machine-outil

• Lit/Cadre : Structure en acier robuste assurant la stabilité.
• Positionneur de poupée mobile et de poupée mobile : l'entraînement de la poupée mobile (généralement un convertisseur de fréquence ou un servomoteur) fait tourner le vérin hydraulique, tandis que la poupée mobile fournit un support. C'est la configuration la plus courante.
• Manipulateur de soudage : prend en charge le mécanisme d'alimentation de la torche de soudage, permettant des mouvements verticaux, horizontaux et avant/arrière ainsi que des réglages précis.

2. Système de soudage

• Source d'alimentation de soudage : source d'alimentation de soudage numérique à haute-puissance et haute-précision.
• Torche de soudage à écart étroit : conception extrêmement compacte, capable d'atteindre des biseaux étroits. Généralement équipé d'une protection d'isolation latérale et d'une protection des pointes de contact.
• Mécanisme d'alimentation en fil : dévidoir de fil de haute-précision assurant une alimentation en fil stable.

3. Système de contrôle

Système de contrôle PLC/CNC : le cerveau de l'ensemble de l'équipement, intégrant une interface homme-machine (IHM) pour stocker les programmes de soudage, définir les paramètres et surveiller le processus.

Le soudage à espace étroit des vérins hydrauliques utilise principalement deux processus (la page montre le soudage sous protection gazeuse à espace étroit) :

• Soudage à l’arc submergé à écart étroit : le plus largement utilisé. Particulièrement adapté aux cylindres épais en acier au carbone-de grand diamètre et en acier faiblement allié.

Utilise une protection contre les flux, ce qui donne des soudures de haute-qualité, esthétiques et sans éclaboussures, adaptées aux applications-à usage intensif.

Généralement, soudage à fil unique-.

• Soudage sous protection gazeuse à écart étroit : principalement soudage MAG à écart étroit.

Utilise une protection contre les gaz mixtes, offrant potentiellement une efficacité de dépôt plus élevée et un apport de chaleur plus flexible.

Nécessite une propreté élevée des chanfreins mais élimine le besoin de traitement de flux, ce qui le rend plus adapté à certains aciers alliés ou environnements de production.

Machine à souder à vérin hydraulique à écart étroit
