Machine de soudage automatique à couture linéaire à arc submergé

1. Préparation: Placez la pièce à souder sur le chariot, déplacez le chariot vers la station de soudage et ajustez la tête de la machine à souder pour aligner le fil de soudage avec le point d'initiation de la soudure.
2. Démarrage-: Réglez tous les paramètres sur le panneau de commande. Appuyez sur le bouton de démarrage.
3. Répartition automatique du flux: L'entonnoir de flux répartit automatiquement une couche de flux devant l'arc.
4. Allumage à l'arc et soudage: Le fil de soudage est alimenté vers le bas jusqu'à ce qu'il entre en contact avec la pièce, allumant l'arc. Simultanément, le mécanisme de déplacement commence à bouger. L'arc brûle de manière stable sous l'épaisse couche de flux, faisant fondre le fil de soudage, le métal de base et une partie du flux pour former un bain fondu et des scories.
5. Récupération synchrone: La buse du système de récupération de flux aspire immédiatement tout flux non fondu, le purifie et le stocke dans le bac de récupération.
6. Achèvement du processus: Une fois le point d'initiation du soudage atteint, le soudage s'arrête, l'alimentation et le déplacement du fil cessent, et le système de récupération s'arrête après un délai pour assurer une récupération complète du flux.
7. Nettoyage et inspection: Une fois le soudage terminé, la surface de soudure sera recouverte d'une couche de laitier (flux solidifié après fusion). Vous pouvez le faire tomber avec un petit marteau pour révéler une soudure lisse et belle.

• Haute efficacité : un soudage à courant élevé est possible, ce qui entraîne une pénétration profonde de la soudure et une vitesse de soudage rapide ; les plaques épaisses peuvent être soudées en un seul passage.
• Haute qualité : le flux et la coque de laitier empêchent efficacement l'intrusion d'azote et d'hydrogène de l'air, ce qui donne un métal soudé pur avec de bonnes propriétés mécaniques et un bel aspect lisse.
• Haut degré d'automatisation : depuis l'alimentation du fil, le mouvement, l'application du flux jusqu'à la récupération, l'ensemble du processus est automatisé, réduisant ainsi le recours aux compétences des soudeurs et minimisant l'intensité du travail.
• Environnement de travail convivial : L'arc brûle sous le flux, éliminant le rayonnement de l'arc et minimisant les émissions de fumées, améliorant ainsi les conditions de travail.

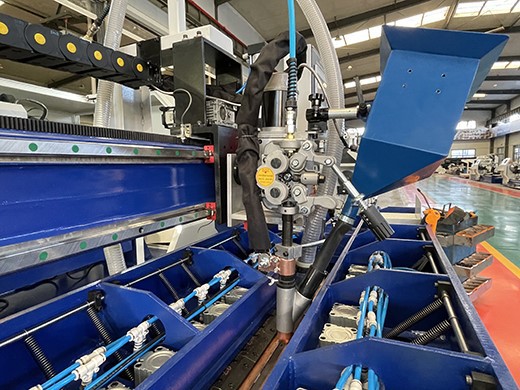

1.Tête de l'unité principale

• Torche de soudage : conduit le courant de soudage et alimente le fil de soudage.
• Mécanisme d'alimentation en fil : se compose d'un moteur, d'une boîte de vitesses et de rouleaux d'alimentation en fil, alimentant de manière stable le fil de soudage à partir de la bobine de fil.
• Mécanisme de déplacement : déplace toute la tête de soudage à une vitesse uniforme dans la direction de la soudure. Il peut s'agir de la tête de soudage se déplaçant sur la pièce ou de la pièce se déplaçant sous la tête de soudage (par exemple, un châssis à rouleaux).

 2.Entonnoir de flux (système de distribution de flux)

• Fonction : Avant et pendant le soudage, il répartit en continu et uniformément une quantité suffisante de flux devant la zone de soudure, couvrant complètement la zone de l'arc.
• Composition : Généralement une trémie de grande-capacité, contrôlée par une électrovanne ou un convoyeur à vis pour un épandage précis et automatique.
• Avantages : Il remplace l'épandage manuel traditionnel, garantissant une couverture de flux uniforme et constante, fournissant ainsi une condition préalable à l'obtention de soudures de haute qualité-constante.

3. Système de récupération de flux

• Fonction : C'est l'élément clé du système. Immédiatement après le soudage, il aspire le flux non fondu et encore granuleux de la surface de la soudure, le filtre et le renvoie au réservoir de flux de récupération pour être réutilisé.
• Composants :
• Buse : Suite à la torche de soudage, elle récupère le flux.
• Pipeline de récupération : relie la buse à l’unité de récupération.
• Unité de récupération : contient une pompe à vide-intégrée et un séparateur/filtre cyclone pour séparer le flux de l'air.
• Réservoir de flux de récupération : stocke le flux propre et récupéré.

4. Système de contrôle électrique

PLC et écran tactile intégrés, utilisés pour le réglage et l'ajustement précis des paramètres de soudage (tension, courant, vitesse) et le contrôle de la liaison des actions telles que l'alimentation du flux, la récupération et le mouvement.

5. Autres images de détails

• Nous utilisons une barre de serrage en cuivre et une barre arrière en cuivre dans votre machine. Ils peuvent être pour l'acier, l'acier inoxydable et l'Al. La barre de cuivre est utilisée pour conduire à la fois la chaleur et l’électricité. Serrez fermement la pièce à travailler-. Il est également utilisé pour protéger les surfaces en acier. La surface du cylindre/réservoir ne présentera pas de rayures ni de dommages mécaniques.

• Assemblage et fixation faciles. Le réservoir est positionné au centre et serré par un axe à noyau carré et une plaque de pression pneumatique. Le cylindre/réservoir est positionné au centre par une goupille pneumatique. Équipé de cylindres pneumatiques pour fixer le produit. Les cylindres sont utilisés pour contrôler la barre de serrage en cuivre.

• Cette machine de soudage à l'arc submergé est équipée d'un chariot de transport dédié pour un déplacement fluide et précis de la pièce à souder. La plate-forme de support du chariot est uniformément répartie avec des roulements à billes omnidirectionnels, qui forment une surface d'appui roulante à faible-friction. Une fois la pièce placée dessus, elle peut être facilement ajustée ou tournée, permettant un alignement sans effort et flexible avec la position de soudage.

• Rendu de la pièce

Machine à souder automatique à couture linéaire à arc submergé
