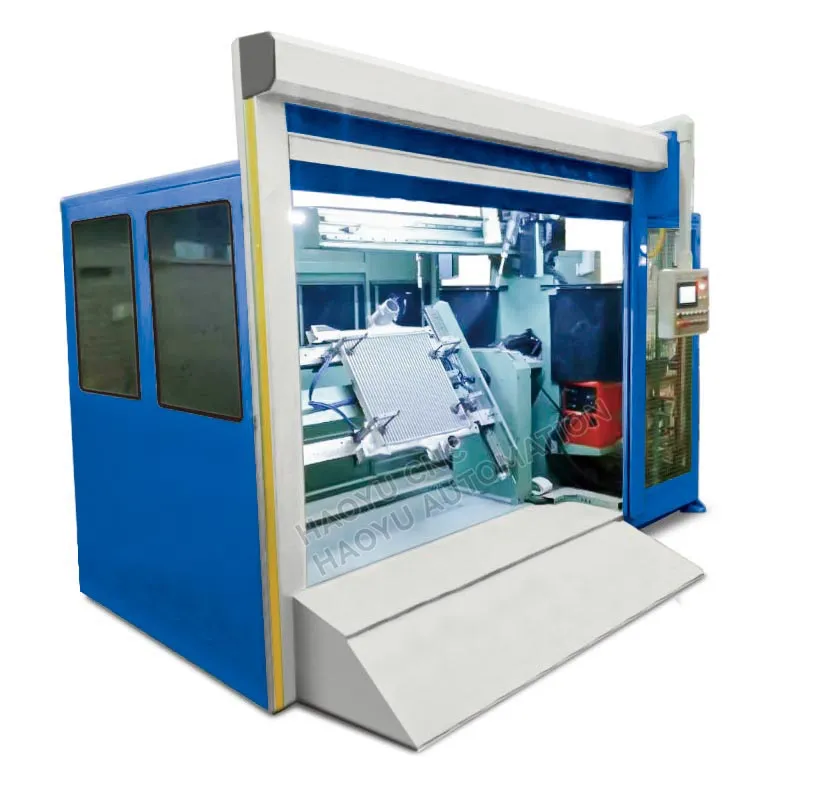

Machine de soudage à joint droit pour radiateur en aluminium
Terminez le soudage automatique de quatre soudures droites des deux côtés du radiateur. La torche de soudage doit sortir de la piste du cordon de soudure, et le cordon de soudure est magnifiquement formé et uniforme. En même temps, elle peut assurer la stabilité et la large possibilité de réglage des spécifications de soudage, la machine à souder est flexible, simple et fiable en termes de performances.
Description
Radiateur en aluminiumr machine à souder à couture droite
I.Description
Une soudeuse à joint droit pour radiateur est une machine à souder automatisée spécialement conçue pour la fabrication de noyaux de radiateur. Sa tâche principale est de souder la paroi du tube métallique (généralement en aluminium ou en cuivre) du caloduc à grande vitesse et avec une haute précision sur toute sa longueur, formant un joint droit scellé, assurant ainsi l'étanchéité et la résistance du caloduc.
II.Procédures de travail
Alimentation manuelle → positionnement et serrage de la pièce → la tête se dirige rapidement vers le point de départ du cordon de soudure et descend rapidement → envoie du gaz de protection → démarre l'arc → la torche de soudage marche à gauche et à droite séparément → atteint la longueur définie → arrête l'arc → arrête le gaz de protection → la tête se déplace rapidement Retournez au point de départ du cordon de soudure et soulevez-le rapidement en même temps → retournement pneumatique → une fois en place, la torche de soudage tombe rapidement → envoie du gaz de protection → démarrage arc → la torche de soudage marche à gauche et à droite → atteint la longueur réglée → rétracte l'arc → arrête le gaz de protection → la torche de soudage se lève rapidement et se déplace rapidement vers la position d'origine → Déchargement manuel, le soudage est terminé.
III.Paramètres techniques
Radiateur en aluminiumr machine à souder à couture droite
|
Longueur applicable |
maximum 1000mm |
|
Vitesse de soudage de la torche |
0,2-2 m/min, en continu |
|
Vitesse de retour du pistolet de soudage à vide |
4 m/min, en continu |
|
Distance de levage pneumatique du pistolet de soudage |
200 mm |
|
Course du vérin de poussée de la pièce |
100mm |
|
La pression et le débit du cylindre de poussée de la pièce sont réglables, et les courses gauche et droite sont réglables. |
|
|
Hauteur réglable du support central |
80 mm (course avant et arrière réglable) |
|
Augmentez le positionnement approximatif gauche et droit pour l'installation de la pièce, réglable en fonction de la largeur de la pièce. |
|
|
Réglage haut et bas du pistolet de soudage |
100mm |
|
Réglage avant et arrière du pistolet de soudage |
100mm |
|
Angle de rotation de la table de travail |
180 degrés |
IV. Structure de l'équipement

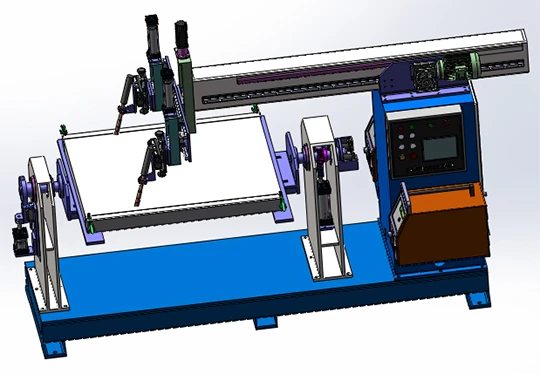

La machine spéciale est composée d'un châssis, d'une tête de soudage, d'un mécanisme de déplacement d'entraînement longitudinal de la tête, d'un mécanisme de positionnement de la pièce, d'un mécanisme de rotation pneumatique, d'un mécanisme de levage pneumatique du pistolet de soudage, d'un système de commande électrique et d'une source d'alimentation de soudage.
1. Principal Frameau
Le corps de la machine adopte un lit soudé, le plan supérieur est traité et la poutre est placée. Les deux côtés et le dessus de la poutre sont traités, et des rails de guidage linéaires et des mécanismes à crémaillère et pignon sont installés respectivement. Deux ensembles de têtes de soudage et leurs systèmes d'entraînement électrique transversal sont installés sur la poutre.
2. Mécanisme de marche à entraînement transversal de la tête de la machine
Il existe un ensemble de mécanismes de marche. Le servomoteur AC et le réducteur entraînent deux ensembles de têtes de soudage qui traversent le mécanisme de transmission pour souder les soudures droites des deux côtés de la pièce. Le moteur est contrôlé par un variateur de fréquence AC pour réaliser une régulation de vitesse en continu.
3. Mécanisme de levage pneumatique du pistolet de soudage
La torche de soudage est entraînée par le cylindre et guidée par le rail de guidage pour réaliser le processus de préparation et de soudage de la torche de soudage. Le mécanisme de levage est installé sur la table coulissante de réglage gauche et droite, qui peut être ajustée et verrouillée en fonction de la largeur de la pièce. Le pistolet de soudage est équipé d'un mécanisme de réglage fin tridimensionnel-et d'un réglage de l'angle, ce qui permet au pistolet de soudage d'aligner le cordon de soudure.
4. Mécanisme de serrage et de rotation de la pièce
Mécanisme de retournement : le mécanisme de retournement est soutenu par deux supports, reliés à son arbre rotatif par une poutre en plaque pliée fixe, entraînés par un cylindre et entraînés par une crémaillère et un pignon pour réaliser le retournement. L'autre extrémité est équipée d'un mécanisme de correction pneumatique du retournement pour garantir la précision du degré de retournement à 180 degrés.
La pièce à usiner est installée sur la plate-forme tournante avec dispositif de serrage au centre de rotation. Le centre est pourvu d'une goupille de positionnement pour le positionnement. L'autre côté est équipé d'un cylindre de positionnement et de poussée des broches. Grâce à la rotation de 180 degrés de la plate-forme tournante, le soudage droit des quatre soudures de la pièce est réalisé.

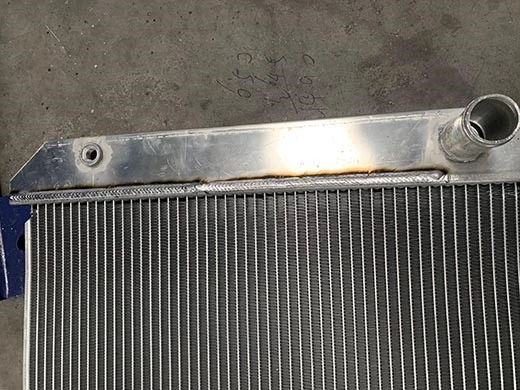

5. Affichage de l'image d'effet
V.Vedio pour votre référence
Radiateur en aluminiumr machine à souder à couture droite
