Machine à souder les joints circulaires doubles pour chauffe-eau

1. La torche de soudage est fixée pendant la rotation de la pièce. La position de soudage est horizontale. La pièce est fermement serrée par le dispositif de fixation et tourne.
2. Deux torches de soudage et deux sources d'alimentation fonctionnent simultanément pour améliorer l'efficacité du travail.
3. La torche, le boîtier à axe rotatif et la contre-pointe peuvent être ajustés longitudinalement pour s'adapter à différents types de soudage.
4. Le PLC japonais Omron est adopté pour contrôler le fonctionnement de la machine et la vitesse est ajustée par un servo AC, ce qui peut améliorer la fiabilité de l'équipement.
5. Adopte le positionnement de la face d'extrémité et le mode de serrage pneumatique.
6. Adopte une interface homme-machine-pour modifier les paramètres. Le temps de soudage et la longueur de soudure peuvent être définis via cette interface. La modification des paramètres peut être saisie via le bouton tactile de manière pratique et opportune. Les paramètres peuvent être stockés et appelés.

1.Deux ensembles de pistolets de soudage et de dispositifs de réglage sont installés sur les côtés gauche et droit de la machine-outil, qui sont déplacés pneumatiquement de haut en bas pour faire basculer le pistolet de soudage entre la position de préparation et la position de soudage. Le mécanisme d'oscillation permet au pistolet de soudage de pivoter à gauche et à droite selon les paramètres prédéfinis -, rendant ainsi la qualité de soudage plus belle.

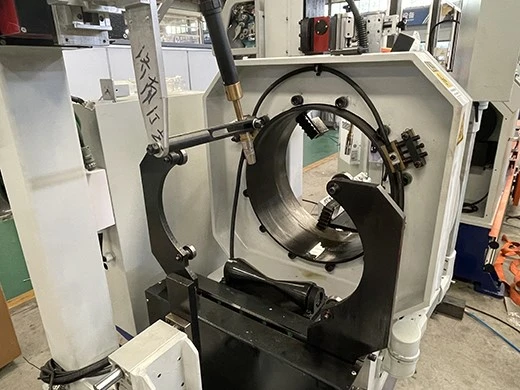

2.Pendant le processus de soudage, un dispositif pneumatique génère une force de serrage suffisante pour fixer solidement le cylindre dans sa position désignée, entraînant la pièce à tourner en douceur et à une vitesse constante autour de son axe. Pendant ce temps, la torche de soudage reste fixe. Ce mode automatisé « la pièce tourne, la torche de soudage reste stationnaire » réalise efficacement et avec précision les deux soudures circonférentielles au niveau de la connexion entre les deux extrémités du cylindre et le capuchon d'extrémité en un seul passage.

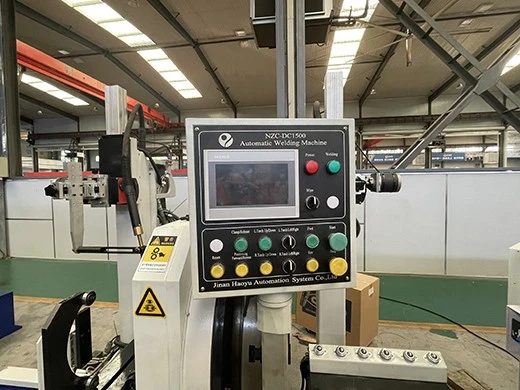

3. Panneau de commande intégré. Les boutons de commande, l'écran tactile et les paramètres de soudage sont tous intégrés sur un seul panneau, ce qui est pratique à utiliser et à utiliser.

4.Situé à droite du dispositif de serrage, ce support fournit un support stable à la pièce cylindrique lors du soudage à double circonférence. Travaillant conjointement avec le dispositif de serrage gauche-, il assure un alignement précis de la pièce pendant le soudage en rotation, supprimant efficacement les vibrations décalées causées par le propre poids du cylindre. Son mécanisme réglable en hauteur-s'adapte à différents diamètres de cylindre. Sa structure de support rigide et la conception de ses rouleaux roulants réduisent la friction et assurent l'alignement entre l'axe de rotation de la pièce et la trajectoire de soudage, garantissant ainsi à la fois la qualité du soudage circonférentiel et la stabilité du processus.

Machine à souder les joints circulaires doubles pour chauffe-eau
